Description
ANNEE 2006
86KW
N° DE SERIE 105690
Caractéristiques générales
– Machine industrielle à structure lourde
– Hauteur de travail min./max 10/100mm
– Largeur de travail min./max 25/260mm
– Longueur usinable min./max 180/3000mm
– Vitesse de déplacement des axes X, Y 110m/min – 120m/min
– Vitesse linéaire axe Z : 60tr/min

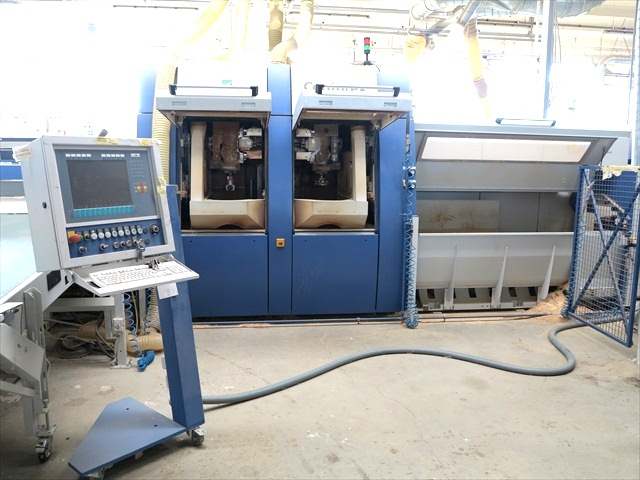

Groupe de fraisage
– Nb 1 electrobroche en position verticale – changement d’outils automatique
Axe C vector permettant de pivoter et positionner à 360° les têtes à renvoi d’angle avec réglage automatique de la rotation par commande numérique
Puissance moteur 10.5KW – HSK 63 F (0-18.000 tr/min)
– Nb 1 electrobroche en position verticale– changement d’outils automatique
Axe C vector permettant de pivoter et positionner à 360° les têtes à renvoi d’angle avec réglage automatique de la rotation par commande numérique
Puissance moteur 10.5KW – HSK 63 F (0-18.000 tr/min)

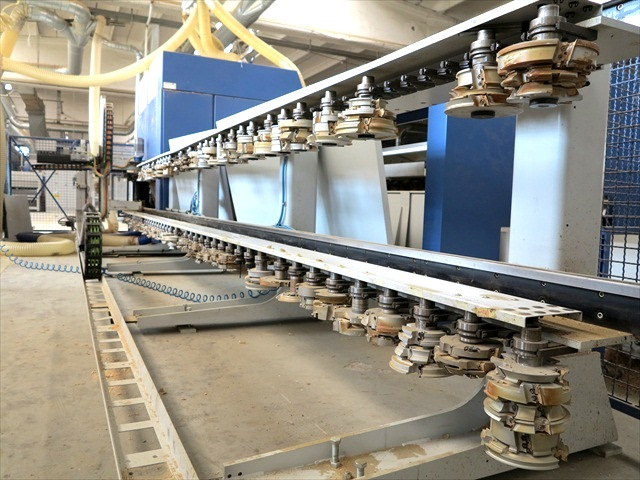

Magasin de changement d’outils
– Magasin de changement d’outils postérieur à nb 100 positions
– Magasin de changement d’outils embarqué à nb 10 positions pour équiper la première electrobroche
– Magasin de changement d’outils embarqué à nb 10 positions pour équiper la deuxième electrobroche
– Nb total de positions de changement d’outils : 120
Système et options de transport
– Chargement de pièce : frontal et manuel
– Déchargement de la pièce : automatique – le panneau est transporté vers l’operateur qui peut donc rester toujours en position d’alimentation de la machine

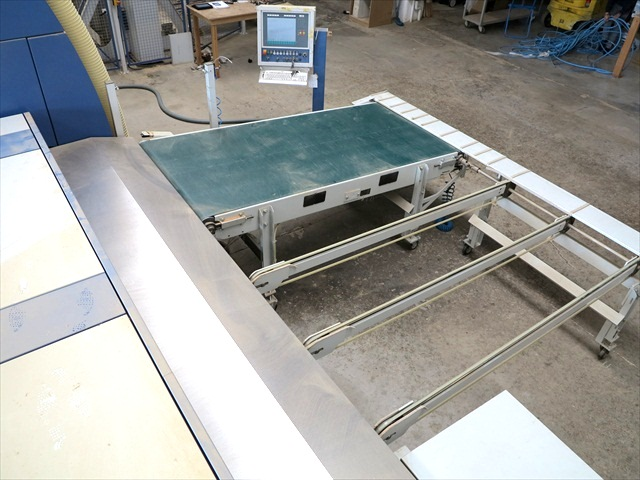

– Tapis motorisé de transfert de la pièce

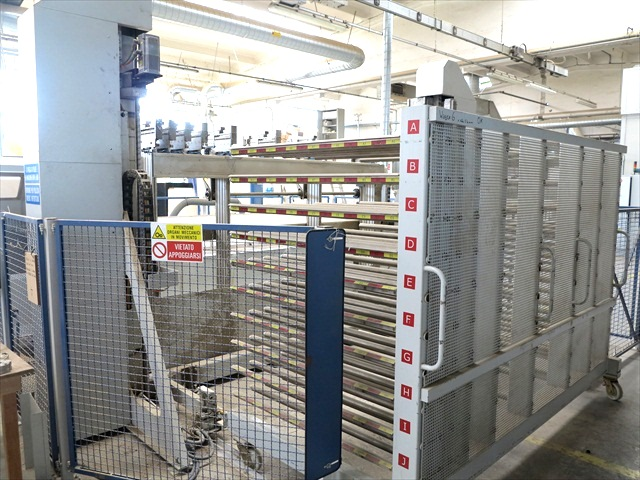

Zone de support du panneau
– Nb 8 chariots déplaçables pour le support des panneaux – longueur approx. Chacun 6000mm
– Nb 15 tables pour chaque chariot
– Pinces pour chaque pont en phase d’usinage POWERGRIP SYSTEM
Contrôle de la machine et accessoires
Système de programmation et de contrôle SIEMENS SINUMERIK 840 D ALPHACAM SOFWARE avec les caractéristiques suivantes :
Pc – écran couleur – lecteur de CD ROM – clavier alphanumérique
Tableau de commande sur armoire électrique intégrée pour le contrôle de la machine
Réglementations et option de sécurité
Réglementations de sécurité CE
Grilles de protection fixées à la machine
Système automatique pour l’évacuation des copeaux
Puissance totale installée 42.5KW
PRIX : 240 000 EUROS HT
